盤閥的工作原理

盤閥又稱旋轉圓盤閥，該閥采用雙閥盤雙向密封結構。閥門軸在氣缸力矩作用下，帶動閥心在閥座表面做平面旋轉運動實現開關的一種快開快關型閥門。其設計專門針對帶有磨損、沖蝕特性的物料，它能在惡劣工況下連續長期的正常工作。

盤閥閥芯與閥座密封面采用陶瓷材料或噴涂進口碳化鎢合金材料制造，工作狀態的硬度達70HRC以上，具有很好的耐磨性，使用壽命是普通閥門的3-5倍。閥盤密封面借助彈簧與閥座緊密貼合，彈簧壓力始終使閥盤緊密貼合在閥座上，又允許閥盤在密封面的垂直方向上有位移空間，使閥門零件由熱脹冷縮而引起的形變得到補償。閥芯與閥座在任何情況下處于緊密結合狀態，在開關時顆粒介質難以在密封面間存留。在盤閥啟閉過程中，閥座密封面對閥盤在切線方向上的摩擦力之差，使閥盤在一個啟閉循環過程中產生自轉。從而對于密封面產生一個自研磨、拋光清潔作用，剪碎通過閥門的固體介質，從而達到保護密封面、延長閥門使用壽命的目的。

該閥門每次開啟時，由于閥腔內有足夠的空間來使圓盤將介質推開，不會卡死閥門。另外，該閥每次開啟排泄物料時，由于閥體對于流道偏心從而產生渦流，所形成的物料渦流會自行清掃閥門內腔。閥門通道對于流體無阻礙，壓降小。填料函采用彈簧加載機構，極大的減少了可能的外漏。

盤閥開關迅速（只用旋轉90°），密封性好，抗沖蝕、磨蝕能力強，耐熱性能好，使用效果好，壽命長?？蓮V泛應用于煤化工、硅化工、冶金、石化等多個行業的固體、氣固、固液輸送系統。

盤閥的幾種結構

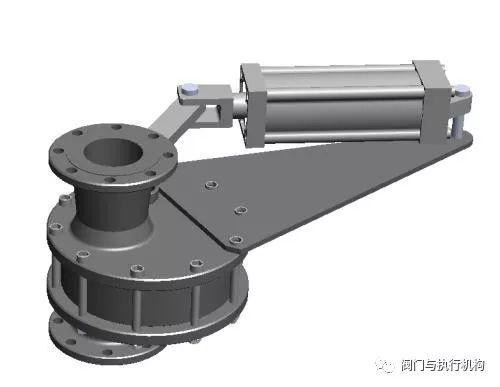

1. 角行程盤閥

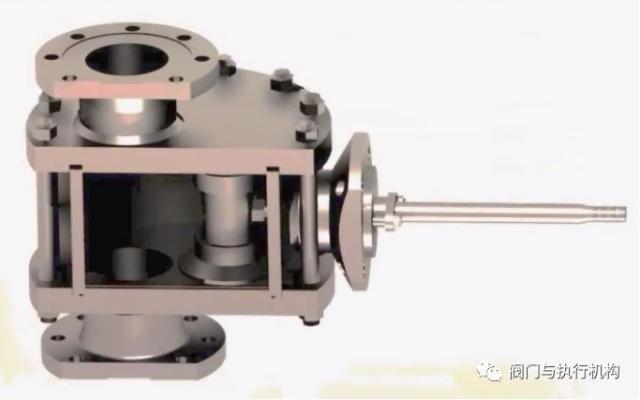

2.直行程盤閥

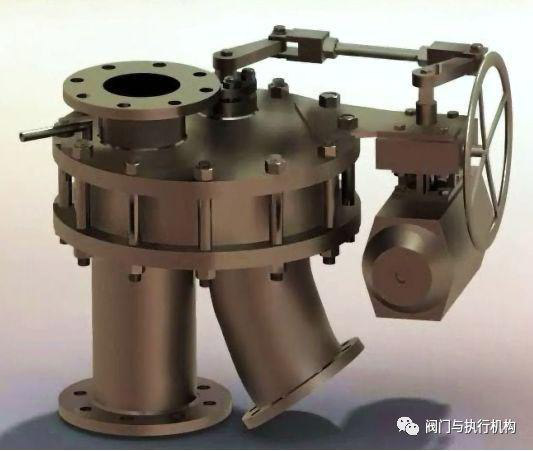

3.三通盤閥

盤閥的行業應用

電力行業：

煤灰出料煤灰管線隔離省煤器底部關閉干除渣水泥行業：

水泥氣力輸送系統管線和倉底部關斷化工行業：

多晶硅粉生產煤氣化工藝中煤粉或煤漿液管線
